文字通り、コの字型に曲げられたボルトで、両端ともネジになっているのが特徴です。
様々なサイズのパイプ・角材を、壁面・床面・地面へ固定するための金具として多く使用されています。
普通はボルトを回して締めますが、コ型ボルトの場合はナットの方を回してプレートなどに固定します。ダブルナットにしたり、スプリングワッシャーを間に入れたりすることで、より強力に固定することが可能です。
三栄金属工業所が自信を持ってお届けするコ型ボルトは、他ではあまり見かけることのないステンレス製のもの。ステンレスは、耐久性が高く、錆びにくいため、屋外や湿気の多い場所での使用などに最適です。
ステンレス製以外にも、鉄（スチール）製など、様々な素材のコ型ボルトもご要望に合わせてご用意いたします。
下記サイズ以外の製作にも対応可能ですので、まずはお気軽にお問い合わせください。

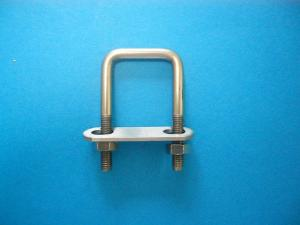

コ型ボルト（ナット・プレート付き）
上記の写真をクリックすると他の写真や図面表などがご覧になれます。
| 商品番号 | 017 |
|---|---|
| 材質 | ステンレス（SUS304） |
| サイズ | 下記記載（ネジ部分ｔ＝5はＭ6、ｔ＝7はＭ8） |
| 商品番号 | ｔ | Ａ | Ｌ | Ｂ |
|---|---|---|---|---|
| ZK300 | 5 | 21 | 45 | 25 |
| ZK301 | 5 | 24 | 50 | 25 |
| ZK302 | 5 | 27 | 53 | 25 |
| ZK303 | 5 | 30 | 55 | 30 |
| ZK304 | 5 | 34 | 60 | 25 |
| ZK305 | 5 | 34 | 80 | 38 |
| ZK306 | 7 | 52 | 75 | 30 |
| ZK307 | 7 | 62 | 85 | 30 |
| ZK308 | 7 | 52 | 100 | 50 |
| ZK309 | 7 | 62 | 110 | 50 |

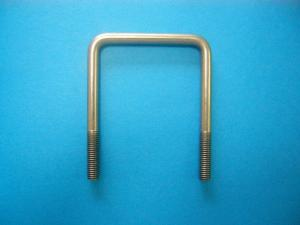

コ型ボルト（ナット・プレートなし）
上記の写真をクリックすると他の写真や図面表などがご覧になれます。
| 商品番号 | 018 |
|---|---|
| 材質 | ステンレス（SUS304） |
| サイズ | 下記記載（ネジ部分ｔ＝5はＭ6、ｔ＝7はＭ8） |
| 右下の写真は内側の角を写したものです | |
| 商品番号 | t | Ａ | Ｌ | Ｂ |
|---|---|---|---|---|
| ZK311 | 5 | 21 | 45 | 25 |
| ZK312 | 5 | 24 | 50 | 25 |
| ZK313 | 5 | 27 | 53 | 25 |
| ZK314 | 5 | 30 | 55 | 30 |
| ZK315 | 5 | 34 | 60 | 25 |
| ZK316 | 5 | 34 | 80 | 38 |
| ZK317 | 7 | 52 | 75 | 30 |
| ZK318 | 7 | 62 | 85 | 30 |
| ZK319 | 7 | 52 | 100 | 50 |
| ZK320 | 7 | 62 | 110 | 50 |

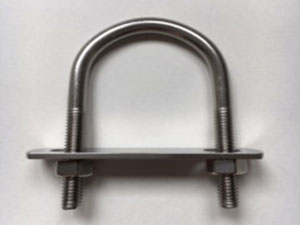

Ｕ字ボルト ナット、プレート付
上記の写真をクリックすると他の写真や図面表などがご覧になれます。
| 商品番号 | 019 |
|---|---|
| 材質 | SUS304 |
| サイズ | 下記記載（ネジ部分はＭ6） |
| 商品番号 | ｔ | Ａ | Ｌ | Ｂ |
|---|---|---|---|---|
| ZK330 | 5 | 26 | 46 | 25 |
| ZK331 | 5 | 29 | 52 | 30 |
| ZK332 | 5 | 36 | 55 | 30 |

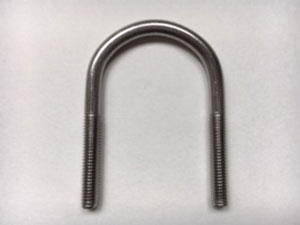

Ｕ字ボルト ナット、プレート無
上記の写真をクリックすると他の写真や図面表などがご覧になれます。
| 商品番号 | 020 |
|---|---|
| 材質 | SUS304 |
| サイズ | 下記記載（ネジ部分はＭ6） |
| 商品番号 | ｔ | Ａ | Ｌ | Ｂ |
|---|---|---|---|---|
| ZK340 | 5 | 26 | 46 | 25 |
| ZK341 | 5 | 29 | 52 | 30 |
| ZK342 | 5 | 36 | 55 | 30 |
